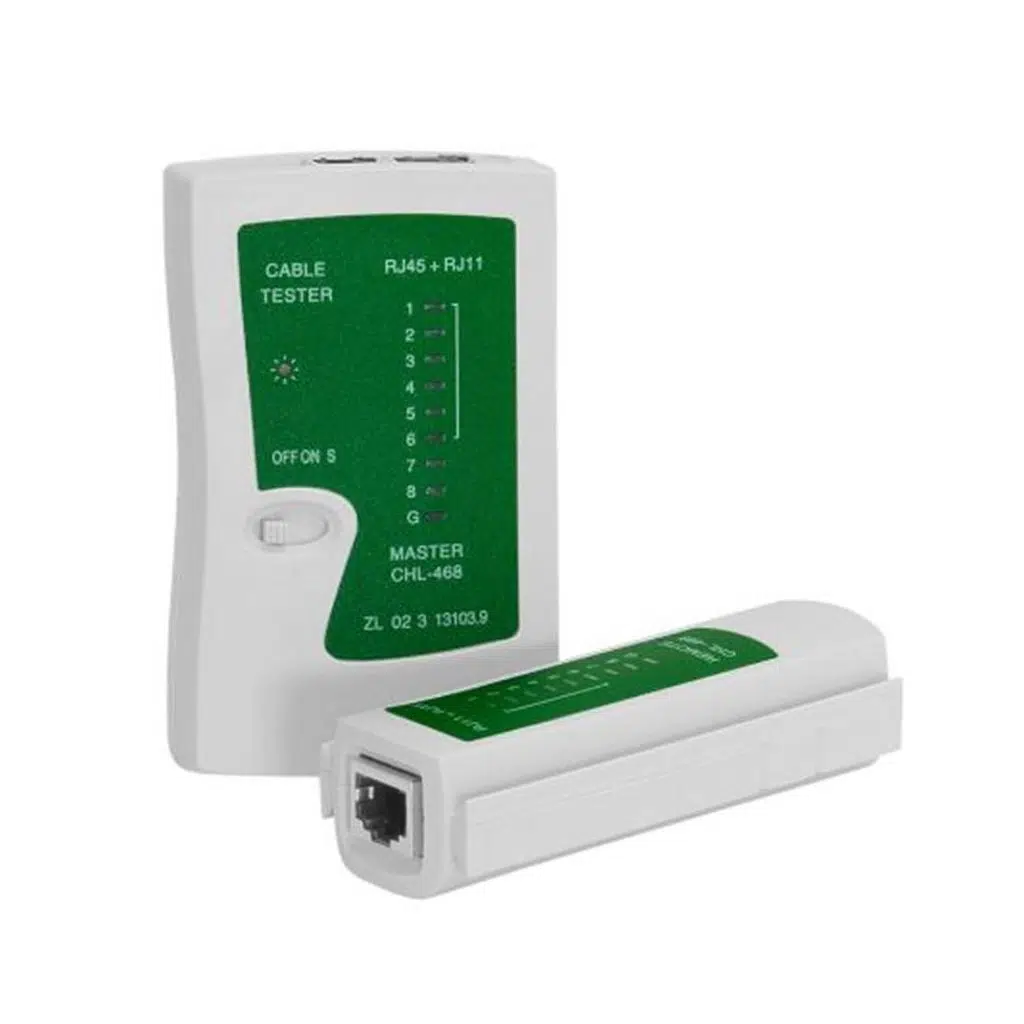

Frisby FA-KT4511 Network Kablo Test Cihazı
Frisby FA-KT4511, CAT5, CAT5e, CAT6 ve CAT6a gibi twisted pair (UTP/STP/FTP) ağ kablolarının hızlı ve doğru bir şekilde test edilmesi için tasarlanmış profesyonel bir el tipi test cihazıdır. Özellikle kurulum, bakım ve arıza tespiti sırasında kablolardaki açıklık, kısa devre, çapraz bağlantı (cross), bölünmüş çift (split pair) ve yanlış pin bağlantılarını tespit eder.
Temel Özellikler
- Kablo Tipleri: UTP, STP, FTP, Cat5, Cat5e, Cat6, Cat6a, Cat7 (RJ45) ve RJ11, RJ12 telefon kabloları için uygunluk.
- Test Modları:
- Süreklilik (Continuity) Testi
- Açık Devre (Open) ve Kısa Devre (Short) Tespiti
- Çapraz Bağlantı (Crossed / Crossover) Tespiti
- Bölünmüş Çift (Split Pair) Tespiti (gelişmiş modellerdeki gibi hassas algılama)
- Yanlış Pin Bağlantısı (Miswire) Tespiti
- Ana ve Uzaktan Birim: RJ45 dişi girişlere sahip ana test cihazı ve yanında gelen pasif uzaktan birim (remote terminator) ile tek kişi tarafından test yapılabilir.
- Görsel ve İşitsel Geri Bildirim: LED göstergeler ve dahili piezo buzzer ile her pin durumu net şekilde bildirilir.
- Otomatik ve Manuel Test Seçeneği: Hızlı tarama için otomatik döngü modu ya da adım adım inceleme için manuel mod.
- Düşük Pil Göstergesi: Pil seviyesi düştüğünde uyarı LED’i yanar.
Teknik Detaylar
| Bağlantı Tipi |
RJ45 (8P8C) ve RJ11/12 (6P4C/6P2C) |
| Maksimum Test Mesafesi |
~300 metre (pasif remote ile, kablo kalitesine bağlı olarak değişebilir) |
| Test Hızı |
Her pin için < 0.1 sn yanıt süresi |
| Çalışma Gerilimi |
9V DC (6F22 tipi pil ile çalışır - pil dahil değildir) |
| Boyutlar (Ana Cihaz) |
~11 x 6.5 x 2.8 cm |
| Çalışma Sıcaklığı |
0°C - 40°C |
| Depolama Sıcaklığı |
-10°C - 50°C |
Kullanım Adımları
- Test edilecek kablonun her iki ucuna RJ45 (veya RJ11/RJ12) konnektör takılı olduğundan emin olun.
- Kablo ucunu ana cihazdaki “MAIN” girişine, diğer ucunu uzaktan birimdeki “REMOTE” girişine takın.
- Cihazı “ON” konumuna getirin.
- “AUTO” modunda test başlar. LED’ler sırayla 1’den 8’e (ve varsa topraklama G) yanar.
- Uzak birimde hangi pinlerin sırayla yandığını gözlemleyin.
- Sonuçları yorumlamak için aşağıdaki tabloyu kullanın.
Sonuç Yorumlama Tablosu
- LED’ler 1-8 sırayla ve uzakta da aynı sırayla yanıyorsa: Kablo düz (straight-through) ve hatasız.
- Ana cihazda 1-8 sırayla, uzakta örn: 3-6-1-7-2-8-4-5 gibi farklı sıra: Çapraz kablo (crossover) mevcut – hub/switch yoksa iki PC bağlamak için uygun.
- Herhangi bir pin hiç yanmıyorsa: İlgili hatta açıklık (open) var.
- İki farklı pinin LED’i aynı anda yanıyorsa veya uzakta bir pin yerine başka pin birden çok kez yanıyorsa: Kısa devre (short) veya yanlış bağlantı (miswire).
- Uzaktaki pinlerden biri, ana cihazdaki sıranın dışında farklı bir pin ile eşleşiyorsa: Split pair (bölünmüş çift) hatası – performans düşüşüne yol açar.
Kutu İçeriği
- 1 adet Frisby FA-KT4511 Ana Test Cihazı
- 1 adet Uzaktan Birim (Remote Terminator)
- 1 adet taşıma çantası (opsiyonel modele göre değişebilir)
- Kullanım kılavuzu (Türkçe ve İngilizce)
- 9V pil ÜRÜNE DAHİL DEĞİLDİR.
