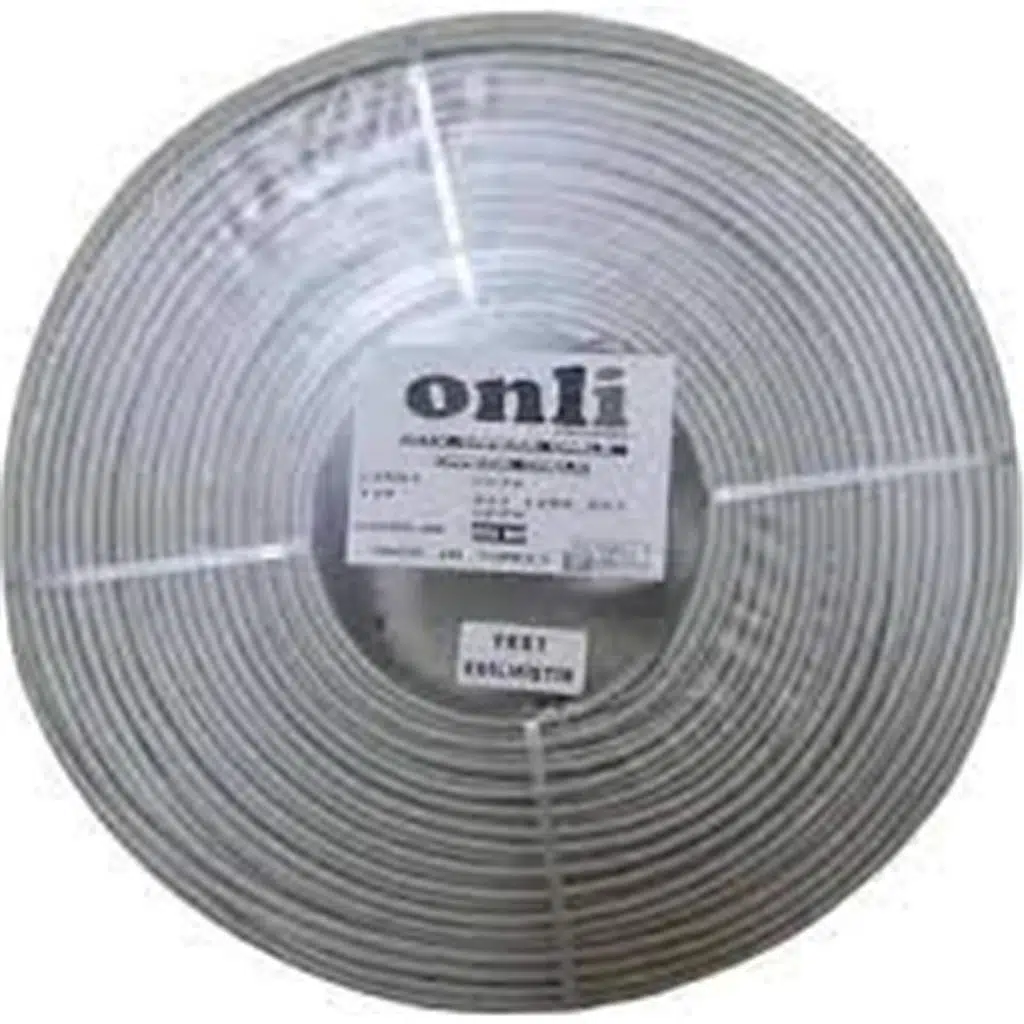

Onli ON-2201 2+1 Mini Coax CCTV Kamera Kablosu (250m - CCA)
Onli ON-2201, güvenlik kamera sistemleri için özel olarak üretilmiş, 2+1 konfigürasyonunda (1 adet koaksiyel + 2 adet güç iletkeni) bir CCTV kablosudur. 250 metre uzunluğundaki bu makara, analog HD, TVI, AHD ve CVI gibi kamera sistemlerinin kurulumunda görüntü ve güç aktarımını tek kablo üzerinden sağlar. CCA (Bakır Kaplı Alüminyum) iletken yapısı ile ekonomik bir çözüm sunar.
Teknik Özellikler
- Marka: Onli
- Model: ON-2201
- Kablo Tipi: 2+1 Mini Koaksiyel CCTV Kablosu
- Kullanım Amacı: Analog HD, TVI, AHD, CVI ve SDI güvenlik kameraları için görüntü + güç aktarımı
- Makara Uzunluğu: 250 metre
- İletken Malzemesi: CCA (Bakır Kaplı Alüminyum)
Kablo Yapısı ve Konfigürasyon
- Koaksiyel Bölüm (Görüntü için):
- İç İletken: 1 x 0,22 mm CCA (Bakır Kaplı Alüminyum)
- Dielektrik Yalıtkan: Fiziksel Köpük (Physical Foam PE)
- Dış İletken (Ekran): Folyo + Örgü Tel (AL/My + Cu)
- Empedans: 75 ohm (CCTV standart)
- Güç Bölümü (Enerji için):
- İletken Kesiti: 2 x 0,22 mm² CCA
- İletken Türü: Katı / Solid CCA (Bakır Kaplı Alüminyum)
- Renk Kodlaması: Kırmızı (pozitif +) ve Siyah (negatif -)
- Dış Kılıf:
- Malzeme: PVC (PoliVinil Klorür)
- Renk: Siyah
- Dış Çap: Yaklaşık 5.0 - 6.0 mm
Kablo Detayları ve İletken Özellikleri
- Koaksiyel İletken (Görüntü):
- Çap: 0,22 mm (Mini koaksiyel tip)
- Malzeme: CCA (Bakır Kaplı Alüminyum) - Bakır katmanı alüminyum özü çevreler, ağırlık olarak hafiftir ve ekonomik çözüm sunar
- Güç İletkenleri (Enerji):
- Kesit: 2 x 0,22 mm² (nominal)
- Malzeme: CCA - Enerji aktarımı için üretilmiştir
- Dielektrik Yalıtım:
- Koaksiyel izolasyon: Fiziksel köpük PE - Düşük sinyal kaybı ve yüksek performans için optimize edilmiştir
- Kablo Ekranlama (Koaksiyel):
- Folyo + Örgü tipi kalkanlama ile dış gürültülere karşı mükemmel koruma
- Özellikle elektrik motorları, transformatörler gibi gürültülü ortamlar için uygundur
Uyumluluk ve Kullanım Alanları
Onli ON-2201 aşağıdaki güvenlik sistemi bileşenleri ile uyumludur:
- Analog HD Kameralar:
- TVI (HD-TVI) formatındaki kameralar: 720p, 1080p, 4MP, 5MP, 8MP modelleri
- AHD formatındaki kameralar
- CVI formatındaki kameralar
- Analog 960H / CVBS formatındaki standart kameralar
- HD-SDI (uygulama mesafesine bağlı olarak)
- Güç Kaynakları: 12V DC kamera adaptörleri veya merkezi güç kaynağı sistemleri
Kablonun Avantajları
- 2+1 Kombinasyon: Bir kablo içinde hem video sinyali hem de DC güç aktarımı yapılır – ayrı güç ve video kablosu kullanma gereksinimini ortadan kaldırır. Kurulum süresini ve işçiliği azaltır.
- Mini Koaksiyel Yapı: İnce ve esnek yapı, dar boru geçişleri ve köşe dönüşlerde kolaylık sağlar. Daha az yer kaplar.
- 75 ohm Empedans: CCTV kameralar ve DVR/NVR girişleri için ideal empedans değeri olan 75 ohm, sinyal bütünlüğünü korur ve yansımaları azaltır.
- Folyo + Örgü Ekran: Çift katmanlı kalkanlama, harici elektromanyetik girişime karşı (EMI) yüksek direnç gösterir, özellikle uzun mesafelerde ve gürültülü endüstriyel ortamlarda sinyal kalitesini korur.
- PVC Dış Kılıf: Aşınmaya, neme ve bazı kimyasallara karşı dayanıklı, esnek dış kılıf, dış mekan ve iç mekan kurulumlarında (doğrudan toprak altı değil) güvenle kullanılabilir.
- CCA Ekonomisi: Saf bakıra göre daha düşük maliyetli olup, kısa-orta mesafeli standart kurulumlarda yeterli performans sunar.
Kablo Uzunluğu ve Performans Limiti
250 metrelik makara, tek parça halinde kullanılabileceği gibi, ihtiyaca göre kesilerek kullanılır. Maksimum etkin mesafe, kablo kalitesine ve kamera tipine bağlı olarak şu şekildedir:
- TVI / AHD / CVI 720p: Yaklaşık 250-300 metre
- TVI / AHD / CVI 1080p (2MP): Yaklaşık 200-250 metre
- TVI / AHD 4MP (4 Megapiksel): Yaklaşık 150-200 metre
- Güç iletimi (12V DC) için: Kamera güç tüketimine bağlı olarak yaklaşık 50-100 metre (daha uzun mesafelerde voltaj düşümü görülebilir)
Önemli Not: Uzun mesafeli kurulumlarda güç kaynağını kameraya yakın konumlandırmak veya merkezi güç kaynağı yerine ayrı adaptör kullanmak gerekebilir.
Kurulum ve Uyarılar
- Bağlantı Şeması: Koaksiyel bölümün iç iletkeni video sinyali (+) ve dış örgüsü ise toprak / video sinyali (-) olarak BNC konnektör ile kamera ve DVR/NVR'a bağlanır. Güç iletkenleri: Kırmızı tel (+) 12V DC, Siyah tel (-) / GND olarak kamera güç girişine bağlanır.
- BNC Bağlantısı: Kablo ucuna uygun bir mini koaksiyel BNC konnektör (RG59 tipi) lehim veya sıkma takımı ile monte edilmelidir.
- Güç Bağlantısı: Kırmızı ve siyah güç telleri, kamera güç adaptörünün çıkış uçlarına veya merkezi güç kaynağı terminaline bağlanır. Polarity (+/-) uyumuna dikkat edilmelidir.
- Elektrik Kanalı ve Boru: Kablo dış kılıfı standart PVC olduğu için nemli ortam ve doğrudan toprak altı için üretilmemiştir. Kabloyu su geçirmez kanallar veya borular içinden geçirmek ömrünü uzatır.
- Kablo Kesimi ve Sıyırma: Kablonun koaksiyel bölümünü sıyırırken iç iletkene zarar vermemeye dikkat edilmelidir. Mini koaksiyel yapısı nedeniyle hassastır.
Sıkça Sorulan Sorular (SSS)
- Bu kablo 8MP (4K) kamera için uygun mudur?
Evet, ancak mesafe 100-150 metre ile sınırlıdır. Daha uzun mesafelerde sinyal kaybı yaşanabilir.
- CCA bakır mıdır?
Hayır, CCA "Bakır Kaplı Alüminyum"dur. İletkenin özü alüminyum, dış yüzeyi bakır ile kaplanmıştır.
- Dış mekanda kullanılabilir mi?
Evet, ancak PVC kılıf UV ışınlarına tam dayanıklı değildir. Dış mekanda kullanım için ayrı bir kanal veya koruyucu boru şarttır.
- PTZ kamera için uygun mudur?
Yalnızca sabit (non-PTZ) kameralar için uygundur. PTZ kameralar için güç iletken kesiti yetersizdir.
- 250 metre makara olarak fiyatı nasıl hesaplanır?
Fiyat, metraj bazlı değil tam makara (250m) olarak satılmaktadır.
Kutu İçeriği
- 1 x Onli ON-2201 Kablo Makarası – 250 metre
- 1 x Ürün etiketi / teknik şema (makara üzerinde)
